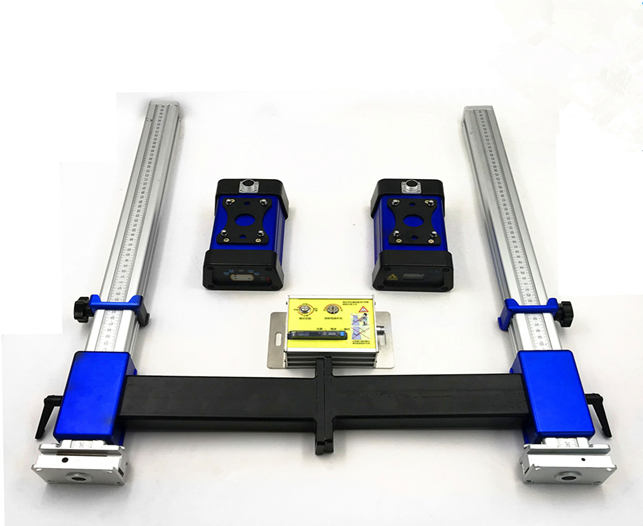

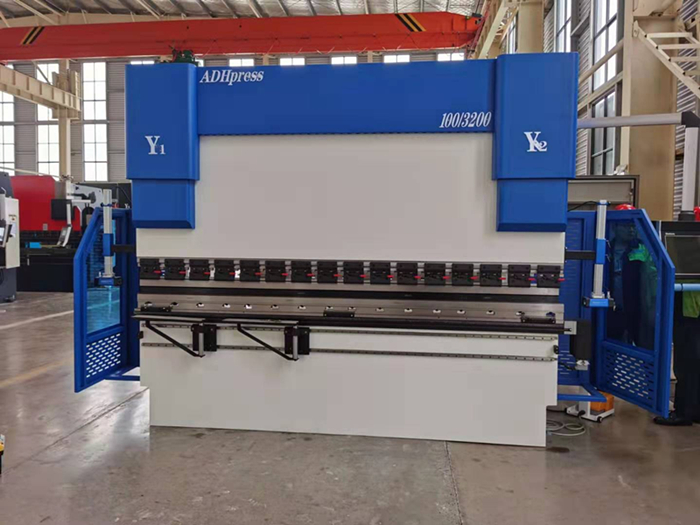

折彎機激光保護裝置是由發射器、接收器、安裝支架、控制器組成，在選用光幕時可選用一般安裝和編程模式安裝，一般安裝是由光幕直接發送信號到折彎機控制系統,編程模式適用于大型全自動折彎機，輸入信號更多,另外可以編輯每個信號的邏輯信息。

有效防止折彎機工作時壓傷工作人員的手指，手臂，能夠對工作人員進行全面有效的保護。

HE折彎機激光保護裝置可以用于平板折彎，折盒，Z型折彎等多種形式的工件。將所有功能集中到操作面板上,更有利于使用者切換各種模式。內置 電源穩定模塊，反接保護模塊、過載保護模塊，適用于各種折彎機。所用光源采用可見光，并采用了發射器自動對光技術、即使折彎機強烈的振動光都可以自動找正，對光更加便利。 光幕采用自判斷數據處理芯片，對光的靈敏度自動修正，并在持續使用過程中根據光的衰減度自動增量，產品設計10萬小時。

折彎機保護裝置組裝說明

折彎機保護裝置調試及注意事項

1.三點面板指示燈

① E1、E2、E3為L1、L2、L3接收點指示燈，在正常通光時，L1、L2、L3三個接收點接收到光束，E1、E2、E3指示燈。遮擋任意一個接收點相對應的指示燈滅。

②正常模式，通光狀態、遮光狀態，正常通光時遮光狀態指示燈亮，L1、L2、L3三個接收點任意一個或全部被遮擋時遮光狀態指示燈亮。

③屏蔽模式，當鑰匙開關打到屏蔽模式時將折彎機保護裝置屏蔽，發光器關閉。此時遮擋無效，折彎機正常工作。

④工進模式，工進模式為折彎機保護裝置轉換信號S1，可由控制器提供或采用折彎機慢下信號。

⑤折盒模式，鑰匙開關打到折盒模式時折彎機保護裝置自動屏蔽L1接收點，可用于盒狀工件的折彎。

①E1、E2、E3為接收點指示燈，在正常通光時，L1、L2、L3三個接收點接收到光束，E1、E2、E3指示燈。遮擋任意一個接收點相對應的指示燈滅。

②正常模式，通光狀態、遮光狀態，正常通光時遮光狀態指示燈亮，接收點被遮擋時遮光狀態指示燈亮。

③屏蔽模式，當鑰匙開關打到屏蔽模式時將折彎機保護裝置屏蔽，發光器關閉。此時遮擋無效，折彎機正常工作。

④慢下模式，慢下模式為折彎機保護裝置轉換信號S1，此時折彎機保護裝置進入信號持續輸出狀態。

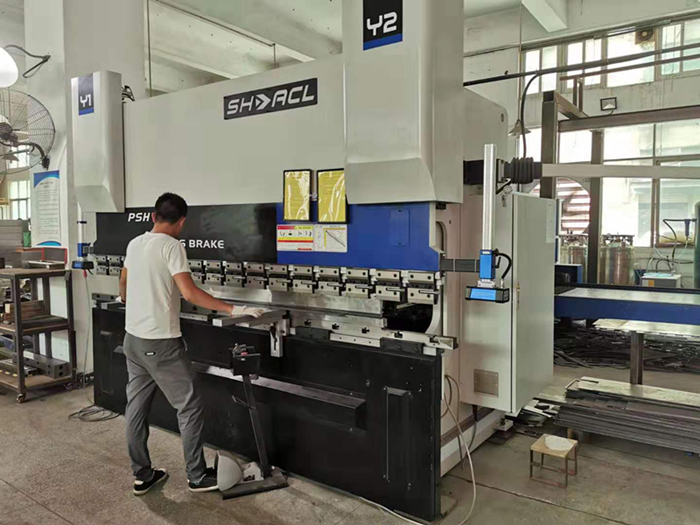

1.折彎機保護裝置HE一般安裝在折彎機上模，跟隨折彎機上模一起上下運動。

在安裝時需注意安裝位置和安裝孔的尺寸，折彎機保護裝置安裝在折彎機上模的左側，接收器安裝在右側。安裝在合適位置，在上模中間位置打孔（固定螺絲為M8X20），安裝位置與上刀夾具的垂直方向留有一定的的空間，在折彎機換刀時，將保護裝置提升到上端，折彎機上刀可從上模一側取出。

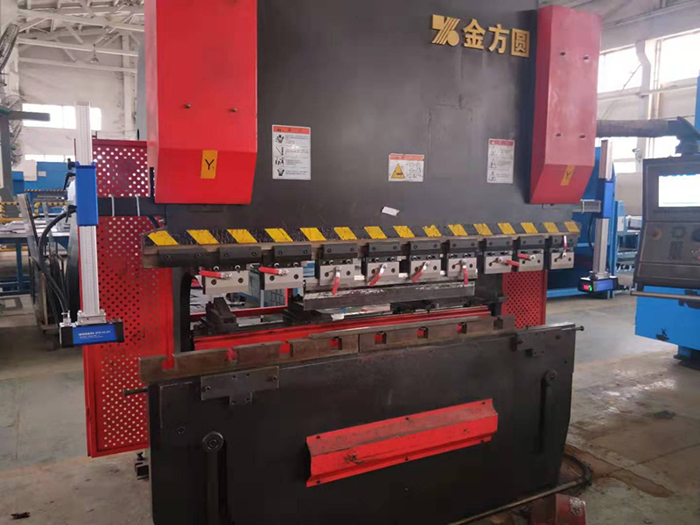

2.折彎機保護裝置HE一般安裝在折彎機下模。

在安裝時需注意安裝位置和安裝孔的尺寸，折彎機保護裝置安裝在折彎機上模的左側，接收器安裝在右側。安裝在合適位置，在下模中間位置打孔（固定螺絲為M8X20），安裝位置與下刀夾具的垂直方向留有一定的的空間，在折彎機換刀時，將保護裝置提升到上端，折彎機下刀可從上模一側取。

3.安全距離

安全距離是指為了保證安全，保護裝置與危險點之間允許的距離。折彎機專用保護裝置的安全距離是指上模模尖到下 檢測激光束下基準線的距離（S）。 為確保操作者的人身安全，保護裝置的安裝位置必須符合安全 距離的規定要求。否則仍存在發生事故的可能。

4.為避免發生危險，接線前，必須關掉電源，嚴格按照接線圖接線.接線要委托專業公司或由專業技

術人員進行操作。電源裝置要滿足以下項目：

1)經使用地區認定的電源裝置。

2)符合EMC指令、低電壓指令的電源裝置（需要符合CE 時）。

3)符合低電壓指令輸出為100VA以下的電源裝置。

4)輸出保持時間為20ms以上的電源裝置。

5)發生電涌時，要采取在發生源連接電涌吸收器的對策。
